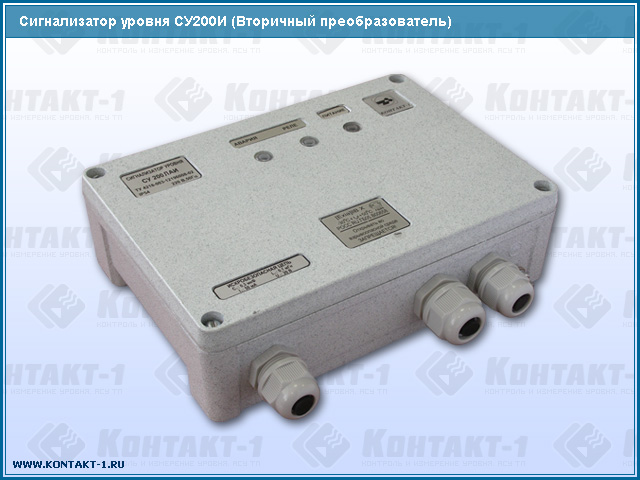

Сигнализатор уровня СУ200И предназначен для контроля предельного уровня воды, щелочей, кислот, нефти и нефтепродуктов, зерна и продуктов его размола, цемента, извести, песка, угля, угольной пыли, а также других жидких и сыпучих сред, в том числе в емкостях, находящихся как под атмосферным, так и под избыточным давлением.
Сигнализатор уровня СУ200И в комплекте с двумя датчиками уровня обеспечивает контроль предельного уровня в двух точках.
Комплект поставки
1. Преобразователь вторичный СУ 200И – 1 шт. 2. Датчики уровня ЕС – 2 шт. 3. Руководство по эксплуатации – 1 экз. 4. Паспорт на преобразователь вторичный – 1 экз. 5. Паспорт на каждый датчик уровня – 1 экз.
Принцип действия
Принцип действия сигнализатора уровня основан на преобразовании изменения электрической емкости чувствительного элемента (ЧЭ) датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле.
Исполнения приборов
Вторичный преобразователь имеет различные исполнения по питанию и организации выходного сигнала:
>
Сигнализатор уровня СУ200МАИ предназначен для питания от сети 220 В, 50 Гц. Имеет два независимых канала сигнализации (по каждому из которых предусмотрено отдельное выходное реле).
>
Сигнализатор уровня СУ200МБИ предназначен для питания от сети +24 В. Выполняет функции аналогичные СУ 200МАИ.
>
Сигнализатор уровня СУ 200ЛАИ предназначен для поддержания уровня в заданных пределах, питание от сети 220 В, 50 Гц. Два датчика работают на одно выходное реле.
>
Сигнализатор уровня СУ 200ЛБИ предназначен для поддержания уровня в заданных пределах, питание от сети +24 В. Выполняет функции аналогичные СУ 200ЛАИ.
В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня ЕС: конструкция, материал и длина ЧЭ, тип присоединительного элемента, термостойкое исполнение (см. раздел «Датчики уровня для сигнализаторов уровня СУ200И»).
Структура условного обозначения
Пример обозначения при заказе: преобразователь вторичный СУ 200ЛАИ – 1 шт. датчик уровня ЕС13ИТ – 0,5УО – 1 шт. датчик уровня ЕС25И – 2,5УО – 1 шт.
Примечание – В случае затруднения самостоятельного выбора типа датчика уровня рекомендуется прилагать к заказу заполненный опросный листна измерители-сигнализаторы уровня.
Достоинства
>
К одному вторичному преобразователю может подключаться до двух датчиков уровня.
>
Предусмотрена регулировка времени задержки срабатывания выходных реле.
>
Сигнализатор уровня СУ200И обеспечивает возможность инвертирования алгоритма работы выходных реле.
>
Сигнализатор уровня СУ200И обеспечивает самодиагностику, выдачу аварийного сигнала и зажигание индикатора “Авария” при неисправности линии связи с датчиком.
>
Сигнализатор уровня СУ 200И имеет аварийное реле.
>
Гальваническая развязка выходных цепей с силовыми цепями.
>
Обеспечение взрывозащиты уровня “ia”.
Взрывозащита
Вторичный преобразователь с входными электрическими искробезопасными цепями уровня “ia” имеет маркировку взрывозащиты “[Exia]IIB Х”, соответствует требованиямГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и может устанавливаться в зонах согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
Датчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.
Технические данные
Напряжение питания
СУ 200МАИ, ЛАИ
187 ... 242 В, 50 Гц
СУ 200МБИ, ЛБИ
+20 ... 28 В
Потребляемая мощность, не более
СУ 200И
10 В•А
Выходной релейный сигнал
коммутационная функция
переключающий контакт
электрическая нагрузка, не более;
на переменном токе
2,5 А, 250 В, 100 В•А
на постоянном токе
2,5 А, 30 В, 70 Вт
Порог срабатывания, не более:
для электропроводных сред
10 мм
для диэлектрических сред:
при горизонтальной установке
поперечного размера ЧЭ
при вертикальной установке
120 мм при L < 8 м или 1,5% от L при L > 8 м
Зона возврата (дифференциал), не более:
при горизонтальном монтаже
поперечного размера ЧЭ
при вертикальном монтаже
80 мм при L < 8 м или 1% от L при L > 8 м
Условия эксплуатации вторичного преобразователя:
температура окружающей среды
-30 °С ... +50 °С
относительная влажность
до 95% (при 35 °С)
вибрационные нагрузки
5 ... 80 Гц, 1 g
Условия эксплуатации датчиков уровня:
температура окружающей среды
-30 °С ... +50 °С
температура контролируемой среды
обычное исполнение
-30 °С ... +60 °С
исполнение с термовтулкой
-30 °С ... +120 °С
исполнение датчика с разнесенными электронным модулем и ЧЭ
-30 °С ... +180 °С
давление в объекте контроля
до 1,6 МПа
относительная влажность
до 95% (при 35 °С)
вибрационные нагрузки
5 ... 80 Гц, 1 g
Степень защиты обеспечиваемая оболочкой
СУ 200И
IP54
Примечание
Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.
